Màn xếp ngăn cháy E60, E90, E120, nên chọn loại nào?

Màn xếp ngăn cháy E60, E90 và E120 khác nhau về thời gian duy trì tính toàn vẹn khi chịu lửa, vậy nên chọn loại nào để đáp ứng yêu cầu PCCC, phù hợp với đặc điểm công trình và tối ưu chi phí đầu tư?

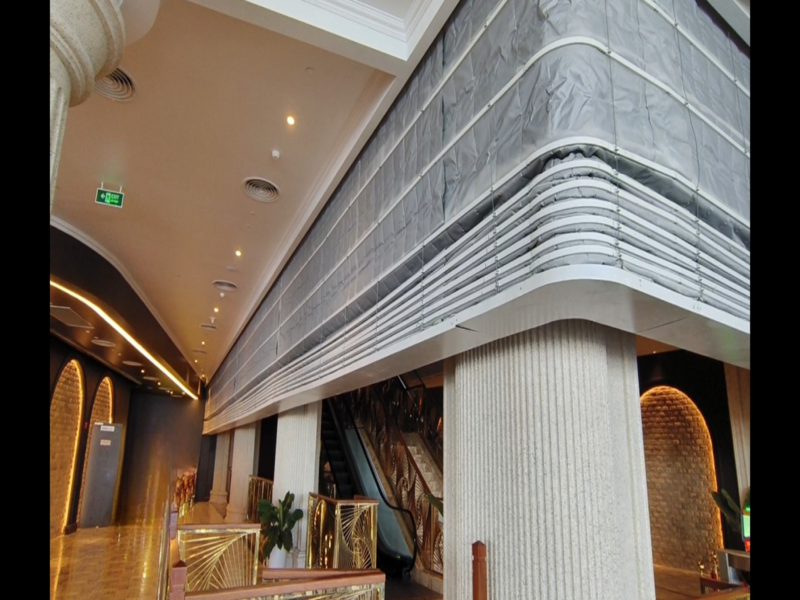

1. Màn xếp ngăn cháy E60, E90 và E120 là gì?

Màn xếp ngăn cháy là giải pháp ngăn cháy được thiết kế để triển khai tại các vị trí mở cần phân chia không gian khi xảy ra hỏa hoạn, tùy cấu hình sản phẩm, màn có thể được tích hợp với hệ thống báo cháy và cơ chế điều khiển để tự động triển khai theo kịch bản đã thiết lập, góp phần hạn chế lửa lan giữa các khu vực.

Ý nghĩa của các cấp E60, E90 E120

Ký hiệu E thể hiện tính toàn vẹn (Integrity) của cấu kiện khi chịu tác động của lửa theo phương pháp thử nghiệm áp dụng, các con số 60, 90 và 120 biểu thị thời gian tính bằng phút mà sản phẩm đạt tiêu chí tương ứng trong điều kiện thử nghiệm được quy định.

• Màn xếp ngăn cháy E60: Đạt tiêu chí tính toàn vẹn trong 60 phút theo kết quả thử nghiệm tương ứng.
• Màn xếp ngăn cháy E90: Đạt tiêu chí tính toàn vẹn trong 90 phút theo kết quả thử nghiệm tương ứng.
• Màn xếp ngăn cháy E120: Đạt tiêu chí tính toàn vẹn trong 120 phút theo kết quả thử nghiệm tương ứng.

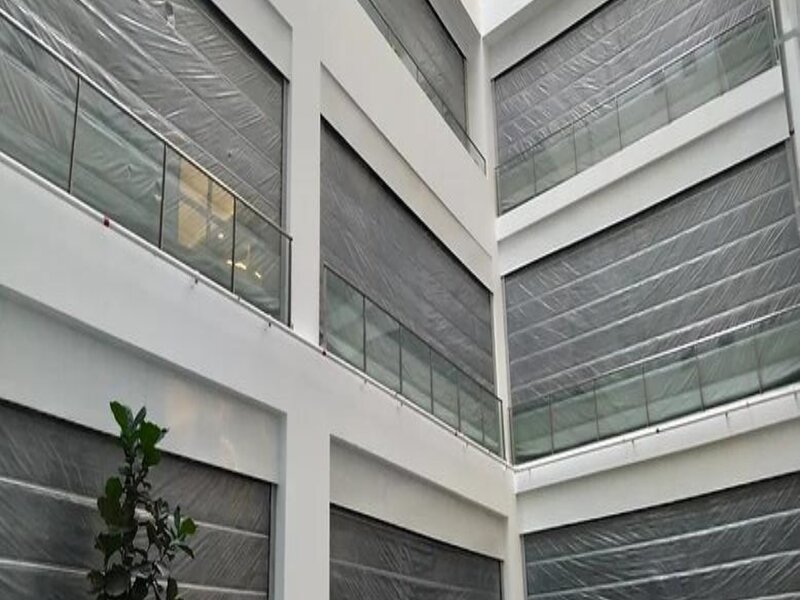

2. So sánh màn xếp ngăn cháy E60, E90 và E120

Sự khác biệt dễ nhận biết nhất giữa ba cấp là thời gian duy trì tiêu chí chịu lửa được công bố, tuy nhiên, khi đánh giá sản phẩm cho một dự án cụ thể, chủ đầu tư và nhà thầu cần xem xét thêm hồ sơ thử nghiệm, cấu tạo hệ thống, kích thước lắp đặt và điều kiện vận hành.

2.1 Màn xếp ngăn cháy E60

Màn xếp ngăn cháy E60 có thời gian duy trì tiêu chí tính toàn vẹn là 60 phút theo phân loại tương ứng, đây có thể là phương án được xem xét khi yêu cầu thiết kế tại vị trí lắp đặt cho phép sử dụng cấp chịu lửa này và sản phẩm đáp ứng đầy đủ các điều kiện kỹ thuật liên quan.

Khi đánh giá phương án E60, cần kiểm tra khả năng ứng dụng theo kích thước ô mở thực tế, kết cấu lắp đặt, cơ chế triển khai và khả năng phối hợp với hệ thống báo cháy. Không nên lựa chọn chỉ vì thời gian chịu lửa ngắn hơn có thể đi kèm chi phí đầu tư thấp hơn, bởi yêu cầu an toàn của công trình vẫn là tiêu chí quyết định.

2.2 Màn xếp ngăn cháy E90

Màn xếp ngăn cháy E90 duy trì tiêu chí tính toàn vẹn trong 90 phút theo kết quả thử nghiệm tương ứng, so với E60, cấp này có thời gian chịu lửa dài hơn 30 phút, phù hợp để xem xét trong những trường hợp hồ sơ kỹ thuật yêu cầu thời gian duy trì tính toàn vẹn cao hơn.

Khi cân nhắc E90, cần xác định rõ sản phẩm có đáp ứng yêu cầu thiết kế tại vị trí lắp đặt hay không, đồng thời kiểm tra tài liệu chứng minh cấp chịu lửa và phạm vi áp dụng của kết quả thử nghiệm. Không thể mặc định mọi nhà xưởng, trung tâm thương mại hoặc tòa nhà cao tầng đều phải sử dụng E90 chỉ dựa trên loại hình công trình.

2.3 Màn xếp ngăn cháy E120

Màn xếp ngăn cháy E120 có thời gian duy trì tiêu chí tính toàn vẹn là 120 phút theo cấp phân loại tương ứng, đây là phương án có thời gian chịu lửa dài nhất trong ba cấp đang được so sánh, có thể được cân nhắc khi yêu cầu kỹ thuật của dự án đòi hỏi mức này và sản phẩm đáp ứng điều kiện sử dụng thực tế.

Trước khi lựa chọn E120, chủ đầu tư cần đánh giá tính tương thích với hệ thống ngăn cháy tổng thể, kích thước và kết cấu tại vị trí lắp đặt, yêu cầu điều khiển cũng như chi phí đầu tư. Cấp chịu lửa cao hơn không có nghĩa là sản phẩm tự động phù hợp hơn nếu hồ sơ thiết kế yêu cầu chỉ tiêu khác hoặc hệ thống không đáp ứng điều kiện lắp đặt.

2.4 Khác biệt về thời gian chịu lửa và chi phí đầu tư

Có thể khái quát sự khác biệt giữa ba cấp như sau:

• E60: Thời gian duy trì tiêu chí E là 60 phút.
• E90: Thời gian duy trì tiêu chí E là 90 phút.
• E120: Thời gian duy trì tiêu chí E là 120 phút.

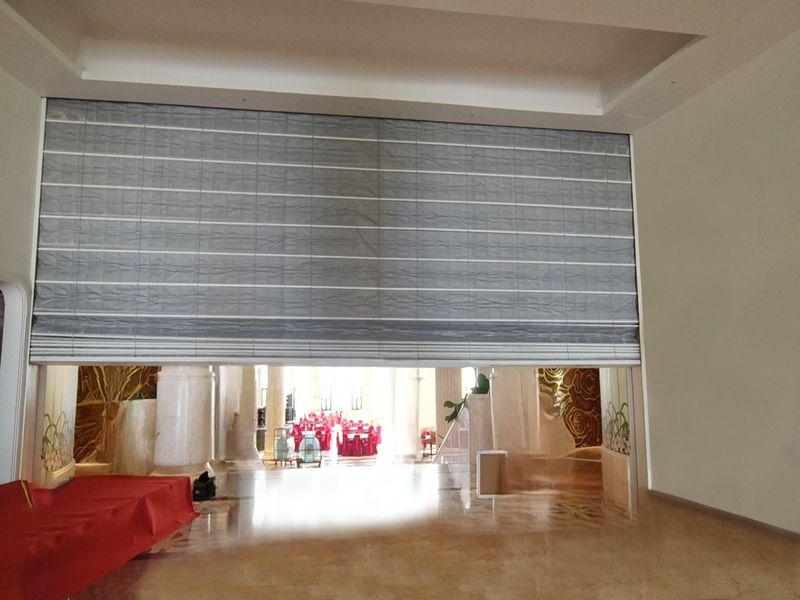

3. Nên chọn màn xếp ngăn cháy E60, E90 hay E120 cho công trình?

Việc lựa chọn màn xếp ngăn cháy cần căn cứ vào thời gian chịu lửa được yêu cầu tại vị trí lắp đặt, kết quả thử nghiệm của sản phẩm và điều kiện thi công thực tế. E60, E90 và E120 tương ứng với các mức thời gian duy trì tính toàn vẹn 60, 90 và 120 phút; cấp phù hợp phải được xác định từ hồ sơ thiết kế PCCC thay vì chỉ dựa vào quy mô công trình hoặc giá thành thiết bị.

3.1 Lựa chọn theo yêu cầu trong hồ sơ thiết kế PCCC

Trước khi đặt hàng, cần kiểm tra bản vẽ thiết kế PCCC, thuyết minh kỹ thuật và yêu cầu đối với bộ phận ngăn cháy tại vị trí dự kiến lắp màn, những thông tin cần xác định gồm cấp chịu lửa yêu cầu, kích thước ô mở, cấu tạo bộ phận ngăn cháy và tiêu chuẩn thử nghiệm áp dụng cho sản phẩm.

Nếu thiết kế yêu cầu duy trì tính toàn vẹn trong 60 phút, màn E60 có thể được xem xét khi hồ sơ thử nghiệm chứng minh sản phẩm đáp ứng yêu cầu và các điều kiện lắp đặt tương ứng. Với yêu cầu 90 hoặc 120 phút, cần lựa chọn sản phẩm có tài liệu kỹ thuật chứng minh đạt cấp chịu lửa tương ứng. Không nên tự thay đổi cấp sản phẩm so với thiết kế khi chưa được đơn vị chuyên môn có trách nhiệm đánh giá và chấp thuận theo quy định áp dụng.

3.2 Lựa chọn theo vị trí lắp đặt và đặc điểm công trình

Vị trí lắp đặt quyết định nhiều yêu cầu kỹ thuật đối với màn xếp ngăn cháy, chẳng hạn, màn lắp tại ô mở phân chia hai khu vực trong nhà xưởng có thể chịu những điều kiện khác với màn lắp tại hành lang hoặc khu vực thông tầng của trung tâm thương mại. Vì vậy, cần đánh giá cụ thể vị trí cần ngăn cháy, kích thước ô mở, kết cấu bao quanh và khả năng bố trí cơ cấu vận hành.

Khi khảo sát, cần đo chiều rộng và chiều cao ô mở, xác định vật liệu kết cấu đỡ, khoảng trống dành cho hộp màn và đường triển khai của màn khi đóng. Đồng thời, cần kiểm tra vị trí lắp động cơ, nguồn cấp điện, bộ điều khiển và đường tín hiệu kết nối với hệ thống báo cháy. Các thông số này phải nằm trong phạm vi ứng dụng được nhà sản xuất hoặc hồ sơ thử nghiệm của sản phẩm cho phép.

3.3 Cân đối yêu cầu kỹ thuật và ngân sách đầu tư

Sau khi xác định cấp chịu lửa cần đáp ứng, chủ đầu tư có thể so sánh các phương án về cấu hình thiết bị và tổng chi phí triển khai, báo giá nên thể hiện rõ kích thước màn, vật liệu cấu thành, cơ cấu truyền động, hệ thống điều khiển, phụ kiện, vận chuyển, lắp đặt và các hạng mục kiểm tra, chạy thử nếu thuộc phạm vi cung cấp.

Ví dụ, khi so sánh hai báo giá cho cùng một ô mở, cần kiểm tra cả cấp chịu lửa được chứng minh, cấu hình thiết bị và phạm vi công việc thay vì chỉ nhìn vào tổng giá. Một phương án có giá thấp hơn nhưng chưa bao gồm bộ điều khiển, phụ kiện hoặc công tác lắp đặt có thể khiến tổng chi phí thực tế tăng lên khi triển khai.

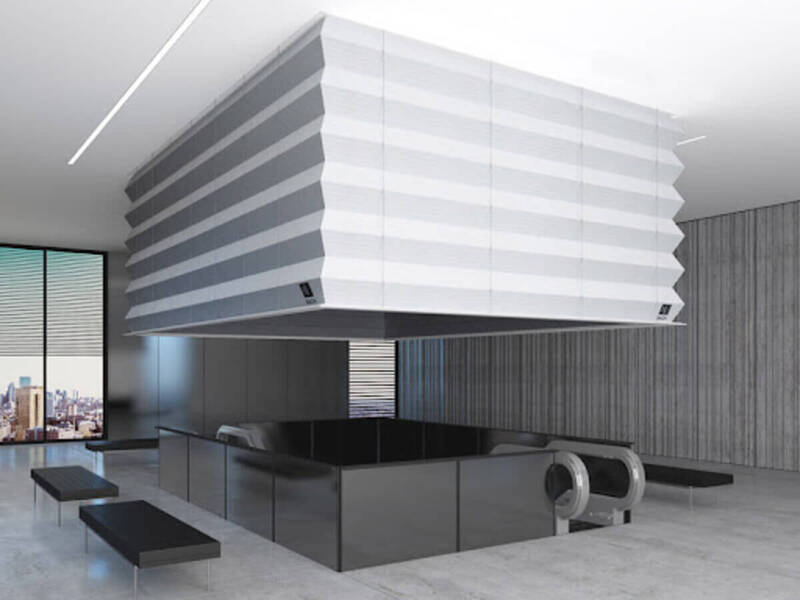

4. Những lưu ý khi lựa chọn và lắp đặt màn xếp ngăn cháy

Ngoài cấp chịu lửa, hiệu quả của giải pháp còn phụ thuộc vào tính phù hợp của sản phẩm, chất lượng lắp đặt và khả năng phối hợp với hệ thống an toàn cháy của công trình. Các yếu tố này cần được kiểm tra ngay từ giai đoạn lựa chọn nhà cung cấp.

4.1 Kiểm tra hồ sơ thử nghiệm và giới hạn chịu lửa

Trước khi đặt hàng, cần yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật, báo cáo thử nghiệm hoặc chứng nhận liên quan theo yêu cầu áp dụng, hồ sơ cần thể hiện rõ chỉ tiêu chịu lửa, cấu hình sản phẩm được đánh giá, phạm vi kích thước và các điều kiện lắp đặt có liên quan.

Không nên chỉ căn cứ vào catalogue, tên gọi E60/E90/E120 hoặc lời giới thiệu bán hàng để kết luận sản phẩm đáp ứng yêu cầu PCCC, nếu sản phẩm được đề xuất thay thế phương án trong thiết kế, cần có căn cứ chứng minh tính phù hợp và thực hiện các thủ tục cần thiết theo quy định.

4.2 Kiểm tra kích thước và điều kiện lắp đặt

Kích thước ô mở, kết cấu đỡ, khoảng không lắp đặt, vị trí hộp màn và đường đi của cơ cấu vận hành đều ảnh hưởng đến khả năng triển khai hệ thống. Vì vậy, cần khảo sát hiện trường và đối chiếu bản vẽ trước khi sản xuất hoặc lắp đặt.

Bên cạnh đó, cần kiểm tra phương án cấp điện, điều khiển, tín hiệu kích hoạt và khả năng tiếp cận để kiểm tra, bảo trì. Những yếu tố này nên được phối hợp giữa đơn vị cung cấp màn, nhà thầu cơ điện và các bên phụ trách hệ thống PCCC để hạn chế phát sinh trong quá trình thi công.

4.3 Phối hợp với hệ thống báo cháy và phương án vận hành

Nếu màn được thiết kế vận hành tự động khi có tín hiệu cháy, cần kiểm tra khả năng kết nối với hệ thống điều khiển theo đúng kịch bản đã được phê duyệt hoặc xác lập cho công trình. Các nội dung cần làm rõ gồm tín hiệu kích hoạt, trình tự triển khai, cơ chế vận hành khi mất điện và phương án kiểm tra chức năng.

Sau khi lắp đặt, hệ thống cần được kiểm tra, chạy thử và bàn giao theo yêu cầu kỹ thuật, hồ sơ thiết kế và quy định áp dụng. Công tác bảo trì định kỳ cũng cần được thực hiện theo hướng dẫn của nhà sản xuất để phát hiện sớm những vấn đề có thể ảnh hưởng đến khả năng vận hành khi xảy ra sự cố.

5. Tư vấn giải pháp màn xếp ngăn cháy tại Thịnh Phát MEP

Lựa chọn màn xếp ngăn cháy E60, E90 hay E120 cần bắt đầu từ yêu cầu chịu lửa của công trình, sau đó mới xem xét cấu hình sản phẩm, điều kiện lắp đặt và ngân sách. Đối với các dự án có yêu cầu PCCC, việc kiểm tra hồ sơ kỹ thuật và sự tương thích giữa thiết bị với hệ thống tổng thể là bước cần thiết trước khi quyết định đầu tư.

Thịnh Phát MEP hoạt động trong lĩnh vực cơ điện công trình, bao gồm các giải pháp liên quan đến hệ thống PCCC. Khi có nhu cầu tìm hiểu màn xếp ngăn cháy cho dự án, khách hàng nên chuẩn bị bản vẽ vị trí lắp đặt, kích thước ô mở, yêu cầu chịu lửa và thông tin về hệ thống điều khiển hiện có để quá trình trao đổi kỹ thuật được cụ thể hơn.

Liên hệ Thịnh Phát MEP để trao đổi về giải pháp màn xếp ngăn cháy phù hợp với yêu cầu công trình, làm rõ thông số kỹ thuật và phạm vi cung cấp trước khi lập phương án hoặc báo giá.
