Màn cuốn ngăn cháy có cần hộp kỹ thuật và khoảng không phía trên trần không?

Khi lắp đặt màn cuốn ngăn cháy, hộp kỹ thuật là bộ phận bắt buộc của hệ thống, dùng để bố trí và bảo vệ trục cuốn, thân màn khi thu lên cùng các chi tiết vận hành liên quan. Đối với công trình sử dụng trần giả, khoảng không phía trên trần phải đủ để lắp đặt hộp kỹ thuật theo kích thước của hệ thống được lựa chọn. Nếu không tính toán từ đầu, việc thiếu chiều cao có thể khiến hộp không lắp vừa, ảnh hưởng đến tiến độ thi công và phát sinh chi phí điều chỉnh trần.

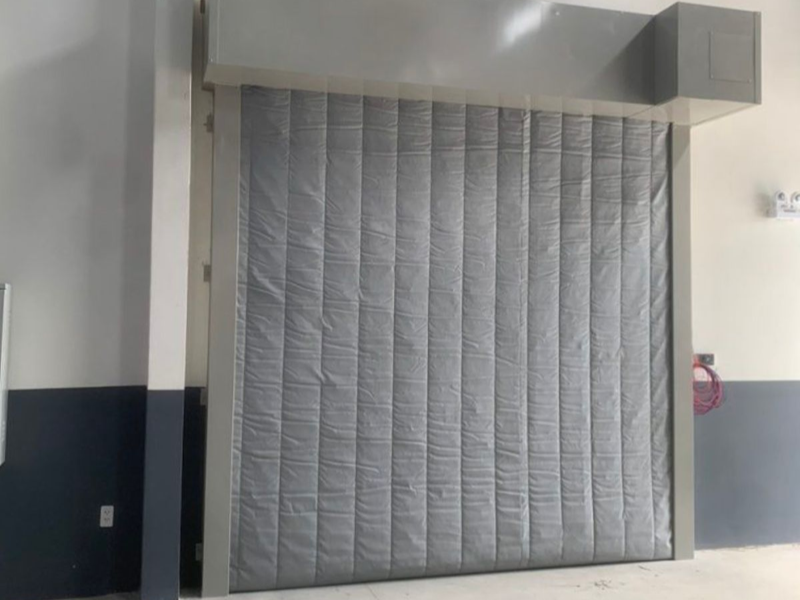

1. Màn cuốn ngăn cháy có bắt buộc phải có hộp kỹ thuật không?

Hộp kỹ thuật, còn gọi là hộp đầu màn hoặc hộp trục cuốn, là bộ phận bao che cơ cấu cuốn của nhiều hệ thống màn ngăn cháy, bên trong thường có trục cuốn, thân màn khi thu lên, động cơ và các chi tiết cơ khí theo thiết kế sản phẩm.

Hộp kỹ thuật giúp bảo vệ cụm cơ cấu, tạo điều kiện bố trí hệ thống gọn gàng và hỗ trợ tiếp cận thiết bị khi bảo trì. Kích thước hộp không cố định cho tất cả sản phẩm mà được xác định theo thiết kế của từng dòng màn. Một vài phương án lắp đặt, cần phân biệt hai trường hợp sau đây:

• Lắp hộp kỹ thuật phía trên trần giả: Hộp được giấu trong khoảng không trần nhằm tạo bề mặt hoàn thiện gọn gàng. Phương án này đòi hỏi phải tính toán chiều cao hộp, vị trí trục cuốn, khe thoát màn và khả năng tiếp cận để bảo trì.
• Lắp hộp kỹ thuật lộ: Hộp được bố trí bên dưới kết cấu trần hoặc phía trên ô mở theo bản vẽ lắp đặt. Phương án này giảm sự phụ thuộc vào khoảng không phía trên trần giả nhưng cần xử lý thẩm mỹ và bảo đảm không ảnh hưởng đến hành trình của màn.

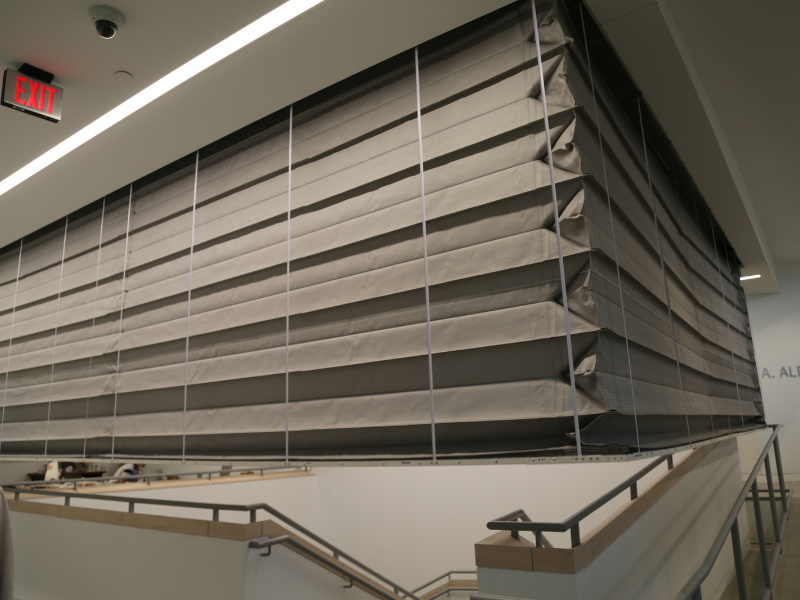

2. Cần chừa khoảng không phía trên trần bao nhiêu để lắp màn cuốn ngăn cháy?

Khoảng không phía trên trần để lắp màn cuốn ngăn cháy cần được xác định theo kích thước thực tế của cụm hộp kỹ thuật và cơ cấu cuốn, không thể lấy một chiều cao cố định áp dụng cho mọi công trình, bởi màn có chiều cao hạ khác nhau sẽ cần không gian cuốn và bố trí thiết bị khác nhau.

Khi triển khai bản vẽ, cần xác định trước vị trí lắp hộp kỹ thuật, cao độ trần hoàn thiện và không gian dành cho toàn bộ cụm cuốn, kích thước chừa thực tế phải căn cứ vào bản vẽ kỹ thuật của mẫu màn được lựa chọn, thay vì ước lượng tại công trường hoặc chỉ dựa vào khoảng cách giữa trần và dầm.

2.1 Kích thước hộp kỹ thuật để xác định khoảng chừa

Hộp kỹ thuật là nơi bố trí thân màn sau khi cuốn lên cùng trục cuốn và các bộ phận vận hành theo cấu hình của hệ thống, chiều cao, chiều sâu và chiều rộng hộp cần được thể hiện rõ trên bản vẽ để xác định cụm thiết bị có nằm gọn trong không gian dự kiến hay không.

Khi kiểm tra bản vẽ, cần chú ý khoảng cách từ mặt dưới dầm hoặc kết cấu phía trên đến cao độ trần hoàn thiện, nếu hộp kỹ thuật không đủ chỗ lắp đặt, đơn vị thi công có thể phải điều chỉnh vị trí hộp hoặc cao độ trần, ảnh hưởng đến các hạng mục đã triển khai.

2.2 Chiều cao hạ màn ảnh hưởng thế nào đến không gian phía trên trần?

Chiều cao hạ màn là một trong những thông số cần cung cấp khi xác định kích thước cụm cuốn, màn phải được cuốn gọn trong hộp khi ở trạng thái mở và có đủ hành trình để hạ xuống che kín ô mở theo thiết kế khi nhận tín hiệu vận hành.

Bởi vậy, khi xác định khoảng chừa phía trên trần, không nên chỉ đo chiều cao ô mở rồi tự quy đổi thành chiều cao hộp. Cần sử dụng thông số của đúng hệ màn dự kiến lắp đặt, vì kích thước cụm cuốn còn phụ thuộc vào thiết kế trục, cơ cấu cuốn và cấu hình sản phẩm.

2.3 Kiểm tra dầm, ống gió và hệ thống cơ điện trước khi chốt cao độ trần

Khoảng không phía trên trần thường đồng thời dành cho nhiều hạng mục như dầm kết cấu, ống gió, đường ống chữa cháy, máng cáp và thiết bị cơ điện, nếu các hệ thống này đi qua vị trí lắp hộp kỹ thuật, cần kiểm tra khả năng giao cắt ngay trên bản vẽ phối hợp trước khi thi công.

Đối với công trình đang thiết kế, kiến trúc sư và đơn vị cơ điện cần phối hợp với nhà cung cấp màn cuốn ngăn cháy để thống nhất vị trí hộp, kích thước lắp đặt và cao độ trần. Với công trình đã hoàn thiện trần, cần khảo sát hiện trạng trước khi chọn sản phẩm, tránh trường hợp hộp kỹ thuật không đủ chỗ bố trí hoặc vướng các hệ thống hiện hữu.

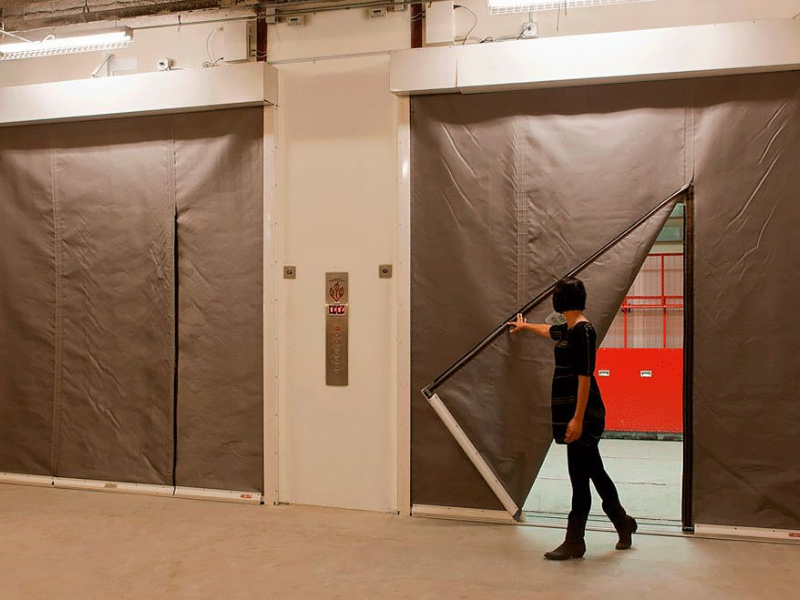

3. Những bộ phận cần kiểm tra khi lựa chọn màn cuốn ngăn cháy

Ngoài kích thước hộp kỹ thuật và khoảng không lắp đặt, người mua cần kiểm tra thêm vật liệu màn, trục cuốn, động cơ, ray dẫn hướng và hệ thống điều khiển, mỗi bộ phận sẽ đảm nhiệm một chức năng riêng nhưng đều ảnh hưởng đến khả năng lắp đặt, quá trình đóng mở và sự phối hợp với hệ thống báo cháy tự động, kiểm tra đầy đủ các thông số này giúp người mua đối chiếu sản phẩm với bản vẽ thiết kế, hạn chế sai lệch khi thi công và bảo đảm hệ thống đáp ứng yêu cầu kỹ thuật của công trình.

3.1 Thân màn và trục cuốn

Thân màn là bộ phận trực tiếp tạo thành lớp ngăn cháy khi hệ thống hạ xuống, người mua cần kiểm tra vật liệu, cấu tạo, kích thước sử dụng và cấp chịu lửa được công bố trong hồ sơ của sản phẩm.

Trục cuốn phải phù hợp với chiều rộng và khối lượng thân màn, với hệ thống có kích thước lớn, cấu tạo trục và các bộ phận đỡ có ảnh hưởng đến độ ổn định của cụm cuốn.

3.2. Ray dẫn hướng và thanh đáy

Ray dẫn hướng giữ thân màn đi theo đường hạ đã thiết kế, đồng thời hỗ trợ duy trì vị trí của màn trong quá trình vận hành, còn Thanh đáy giúp tạo trọng lượng và hình dạng mép dưới của màn theo cấu hình sản phẩm.

3.3 Động cơ, bộ điều khiển và tín hiệu báo cháy

Màn cuốn ngăn cháy tự động cần có cơ cấu vận hành và phương án điều khiển phù hợp với thiết kế hệ thống, người mua cần xác nhận loại động cơ, bộ điều khiển, nguồn điện, phương án xử lý khi mất điện và cách tiếp nhận tín hiệu kích hoạt.

3.4. Hồ sơ chứng minh khả năng chịu lửa

Cấp chịu lửa là một trong những căn cứ quan trọng khi lựa chọn màn ngăn cháy, người mua cần kiểm tra hồ sơ thử nghiệm, chứng nhận hoặc tài liệu đánh giá phù hợp áp dụng cho sản phẩm, đồng thời đối chiếu tên mẫu, cấu tạo, kích thước và phạm vi sử dụng.

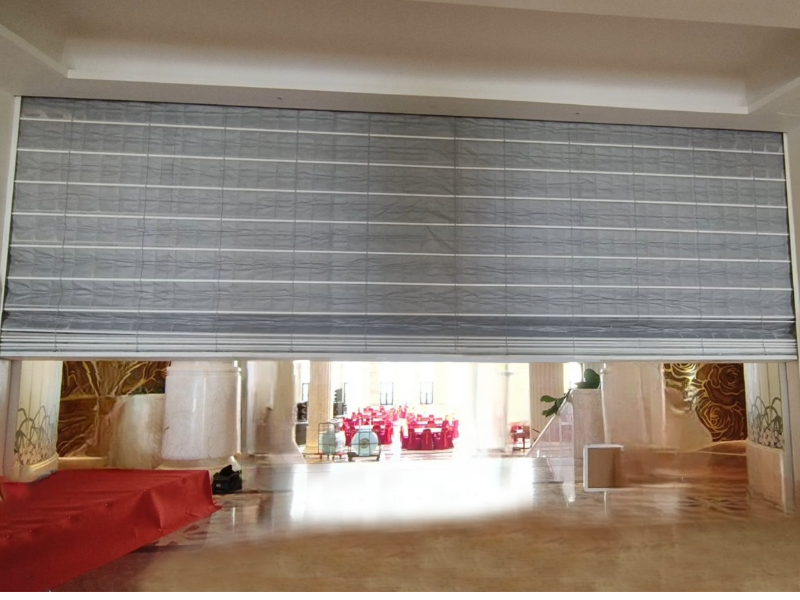

4. Cần yêu cầu nhà cung cấp xác nhận những gì trước khi mua màn cuốn ngăn cháy?

Để tránh chọn nhầm sản phẩm hoặc phát sinh chi phí cải tạo trần, chủ đầu tư và nhà thầu nên yêu cầu nhà cung cấp làm rõ các thông tin sau trước khi ký đơn hàng.

Thứ nhất, bản vẽ lắp đặt của đúng dòng sản phẩm: Bản vẽ cần thể hiện kích thước hộp kỹ thuật, vị trí trục cuốn, ray dẫn hướng, thanh đáy, điểm cố định và khoảng không cần thiết để lắp đặt.

Thứ hai, kích thước ô mở và kích thước tổng thể hệ thống: Cần xác định rõ chiều rộng thông thủy, chiều cao hạ màn, kích thước cụm hộp và phần không gian dành cho các bộ phận liên quan.

Thứ ba, phương án lắp đặt và hoàn thiện trần: Nhà cung cấp cần xác nhận vị trí lắp hộp, cao độ lắp đặt, khe thoát màn và phương án tiếp cận để bảo trì. Nếu công trình yêu cầu giấu hộp, cần kiểm tra đủ không gian trước khi thi công trần.

Thứ tư, cấu hình thiết bị và phạm vi cung cấp: Cần làm rõ báo giá đã bao gồm thân màn, hộp kỹ thuật, ray dẫn hướng, thanh đáy, động cơ, bộ điều khiển, phụ kiện lắp đặt và các hạng mục liên quan hay chưa.

Thứ năm, hồ sơ kỹ thuật và điều kiện bảo hành: Yêu cầu cung cấp tài liệu xác định cấp chịu lửa, cấu hình sản phẩm, hướng dẫn vận hành, yêu cầu bảo trì và phạm vi bảo hành, các tài liệu này giúp đối chiếu sản phẩm được giao với sản phẩm đã lựa chọn.

5. Thịnh Phát MEP cung cấp giải pháp màn cuốn ngăn cháy cho công trình

Đối với màn cuốn ngăn cháy, lựa chọn sản phẩm không chỉ dừng ở việc xác định kích thước ô mở và cấp chịu lửa, người mua cần phải có hiểu biết về hộp kỹ thuật, không gian phía trên trần, ray dẫn hướng và hệ thống điều khiển đồng bộ để bảo đảm sản phẩm phù hợp với điều kiện lắp đặt thực tế.

Thịnh Phát MEP cung cấp các giải pháp thiết bị PCCC, trong đó có màn cuốn ngăn cháy phục vụ nhu cầu phân chia khu vực theo thiết kế công trình. Liên hệ Thịnh Phát MEP ngay để trao đổi về giải pháp màn cuốn ngăn cháy, thông tin kỹ thuật và phương án bố trí phù hợp với công trình.
