Cửa Cuốn Chống Cháy – Những Lưu Ý Khi Thiết Kế Ô Chờ Và Kết Cấu Lắp Đặt

Khi lắp cửa cuốn chống cháy, cần tính toán trước kích thước ô chờ và vị trí lắp đặt các bộ phận của cửa, nếu ô chờ quá thấp, không đủ chỗ đặt hộp cuốn hoặc kết cấu không có vị trí liên kết phù hợp, quá trình thi công có thể phải điều chỉnh lại. Vì vậy trước khi xây tường, đổ dầm hoặc hoàn thiện khu vực lắp cửa, chủ đầu tư và đơn vị thiết kế cần xác định kích thước cửa, không gian dành cho thiết bị và vị trí cố định cửa vào công trình. Những thông tin này giúp hạn chế việc sửa chữa, thay đổi kết cấu sau khi đã hoàn thiện.

1. Thiết kế ô chờ cửa cuốn chống cháy cần xác định những gì?

Ô chờ là vị trí được chuẩn bị trên kết cấu công trình để lắp đặt cửa với cửa cuốn chống cháy, kích thước ô chờ không chỉ liên quan đến chiều rộng và chiều cao lối đi mà còn phải phù hợp với cấu tạo của bộ cửa được lựa chọn. Việc xác định đầy đủ các thông số ngay từ giai đoạn thiết kế giúp hạn chế tình trạng thiếu không gian lắp đặt hoặc làm giảm kích thước thông thủy sau khi hoàn thiện.

1.1 Kích thước ô chờ và kích thước thông thủy

Kích thước ô chờ xây dựng và kích thước thông thủy sau khi lắp cửa là hai thông số cần được phân biệt rõ trên bản vẽ, ô chờ thể hiện khoảng mở được chuẩn bị để lắp đặt, trong khi kích thước thông thủy là phần không gian sử dụng thực tế còn lại sau khi các bộ phận cửa được bố trí.

Khi thiết kế, cần xác định chiều rộng, chiều cao của ô mở và phạm vi cần che chắn theo yêu cầu công trình, sau đó, đối chiếu với bản vẽ cấu tạo của dòng cửa dự kiến sử dụng để xác định vị trí lắp hộp cuốn, ray dẫn hướng và các bộ phận liên quan. Nếu chỉ lấy kích thước lối đi làm cơ sở mà chưa tính đến cấu tạo cửa, phần thông thủy thực tế có thể không đạt yêu cầu ban đầu.

1.2 Không gian lắp hộp cuốn và ray dẫn hướng

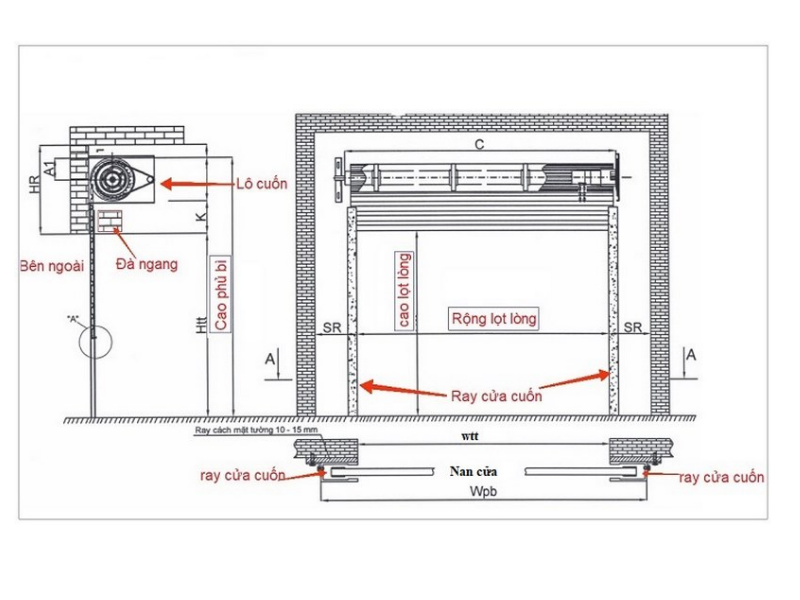

Ngoài kích thước ô mở, bản vẽ cần thể hiện không gian dành cho các bộ phận của cửa, phía trên ô cửa thường cần bố trí cụm trục cuốn và hộp cuốn theo cấu tạo của sản phẩm; hai bên là vị trí lắp ray dẫn hướng để định hướng chuyển động của màn cửa trong quá trình đóng mở.

Đây cũng là khu vực dễ phát sinh xung đột với dầm, trần giả, ống gió, máng cáp và các đường ống kỹ thuật. Chẳng hạn, nếu dầm nằm ngay tại vị trí dự kiến lắp hộp cuốn hoặc đường ống đi qua khu vực ray dẫn hướng, nhà thầu có thể phải điều chỉnh phương án bố trí khi thi công.

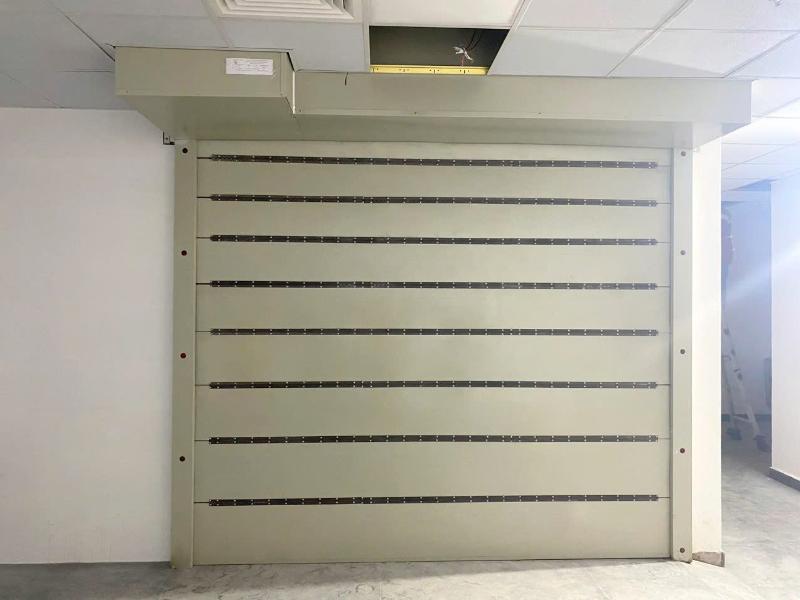

2. Kết cấu lắp đặt cửa cuốn chống cháy cần đáp ứng yêu cầu gì?

Kết cấu tại vị trí lắp cửa phải đủ điều kiện để cố định hộp cuốn và ray dẫn hướng theo đúng phương án kỹ thuật của bộ cửa, vì vậy, cần kiểm tra vị trí lắp đặt, xác định kết cấu dùng để liên kết và thống nhất cách cố định các bộ phận trước khi thi công. Nếu dầm, tường hoặc khung thép chưa phù hợp, công trình cần có phương án xử lý trước khi lắp cửa.

2.1 Kiểm tra dầm, tường và khung thép tại vị trí lắp cửa

Trước khi lắp đặt, cần xác định hộp cuốn và ray dẫn hướng sẽ được cố định vào dầm, tường hay khung thép riêng. Mỗi phương án cần được kiểm tra dựa trên vật liệu, kích thước cấu kiện và yêu cầu kỹ thuật của bộ cửa, nhằm bảo đảm có vị trí liên kết phù hợp.

Với công trình xây mới, vị trí lắp cửa cần được thể hiện trên bản vẽ để đơn vị thiết kế phối hợp kiểm tra cùng phần kiến trúc và kết cấu. Với công trình cải tạo, cần khảo sát hiện trạng để xác định dầm, tường hoặc khung thép hiện có có đáp ứng phương án lắp đặt hay không. Nếu chưa phù hợp, cần thống nhất phương án gia cố hoặc bổ sung kết cấu trước khi thi công.

2.2 Xác định phương án liên kết hộp cuốn và ray dẫn hướng

Bản vẽ lắp đặt cần thể hiện rõ vị trí cố định hộp cuốn và ray dẫn hướng vào kết cấu công trình, tùy cấu tạo bộ cửa và điều kiện tại công trình, phương án liên kết có thể sử dụng giá đỡ, bản mã hoặc khung thép bổ sung. Các chi tiết này cần được xác định theo tài liệu kỹ thuật của nhà sản xuất và phương án thiết kế đã thống nhất.

Nếu kết cấu hiện hữu không có vị trí cố định phù hợp, đơn vị thiết kế cần xem xét giải pháp bổ sung trước khi thi công. Không nên tự ý thay đổi vị trí hoặc cách liên kết tại công trường khi chưa kiểm tra yêu cầu kỹ thuật, vì có thể khiến việc lắp đặt không đúng với phương án đã thiết kế.

3. Những nội dung cần phối hợp trước khi thi công cửa cuốn chống cháy

Ô chờ và kết cấu lắp đặt có liên quan trực tiếp đến nhiều hạng mục khác trong công trình, nếu mỗi bộ môn triển khai bản vẽ riêng mà không kiểm tra sự tương thích, vị trí lắp cửa có thể bị vướng thiết bị hoặc thiếu điều kiện để kết nối hệ thống điều khiển, vì vậy, cần phối hợp kỹ thuật trước khi hoàn thiện kết cấu và triển khai lắp đặt.

3.1 Phối hợp vị trí cửa với hệ thống kỹ thuật của công trình

Tại nhà xưởng, tầng hầm và khu vực thương mại, không gian phía trên hoặc hai bên cửa thường có nhiều hệ thống kỹ thuật như ống gió, máng cáp, đường ống chữa cháy và các thiết bị cơ điện khác, những hạng mục này cần được thể hiện trên bản vẽ phối hợp để kiểm tra khả năng giao cắt với hộp cuốn, ray dẫn hướng và phạm vi hoạt động của cửa.

Nếu phát hiện xung đột, các bên cần thống nhất phương án điều chỉnh vị trí hoặc bố trí lại hệ thống liên quan dựa trên yêu cầu thiết kế. Không nên tự ý di chuyển đường ống hoặc thay đổi cấu tạo cửa tại công trường khi chưa đánh giá ảnh hưởng đến các hạng mục khác.

3.2 Bố trí nguồn điện, điều khiển và kết nối hệ thống báo cháy

Bên cạnh phần cơ khí, cửa cuốn chống cháy còn có các bộ phận điều khiển và kết nối điện theo cấu hình sản phẩm, bản vẽ cần xác định vị trí tủ điều khiển, tuyến cấp nguồn và đường dây tín hiệu liên quan để bảo đảm việc đấu nối có thể triển khai đúng phương án.

Cơ chế vận hành của cửa khi có tín hiệu cháy phải được xác định theo thiết kế PCCC và tài liệu của hệ thống được lựa chọn, các nội dung như nhận tín hiệu từ hệ thống báo cháy, trình tự đóng cửa và cách xử lý khi mất nguồn cần được làm rõ trước khi lắp đặt, thay vì chờ đến giai đoạn chạy thử mới xác định.

Đồng thời, vị trí thiết bị điều khiển cần thuận tiện cho việc kiểm tra và bảo trì, việc bố trí nguồn điện, đường dây và các điểm kết nối ngay từ giai đoạn thiết kế giúp hạn chế tình trạng phải đi dây bổ sung hoặc thay đổi vị trí thiết bị sau khi hoàn thiện công trình.

3.3 Đối chiếu yêu cầu chịu lửa và hồ sơ kỹ thuật của cửa

Một bộ cửa lắp vừa ô chờ và vận hành được về mặt cơ khí chưa đủ để xác nhận phù hợp với yêu cầu ngăn cháy, trước khi lựa chọn, cần đối chiếu cấp chịu lửa được yêu cầu tại vị trí lắp đặt với hồ sơ kỹ thuật và tài liệu chứng minh của đúng dòng cửa dự kiến sử dụng.

Các thông tin cần kiểm tra gồm cấu hình sản phẩm, kích thước thuộc phạm vi áp dụng của hồ sơ, đặc tính chịu lửa và những điều kiện lắp đặt liên quan. Nếu kích thước hoặc cấu tạo thực tế khác với cấu hình được chứng minh, cần yêu cầu làm rõ căn cứ kỹ thuật trước khi chốt phương án.

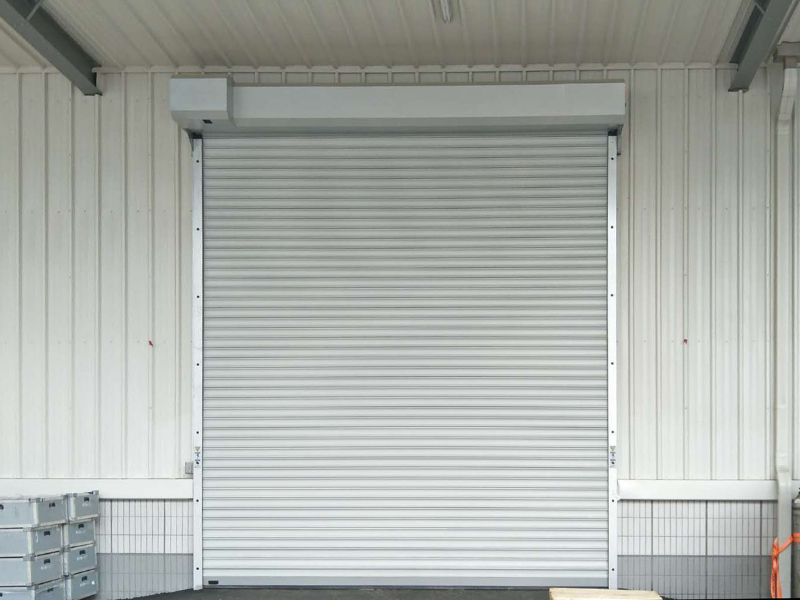

4. Những sai sót cần tránh khi thiết kế ô chờ và kết cấu cửa cuốn chống cháy

Phần lớn vấn đề phát sinh trong quá trình lắp đặt có thể được hạn chế nếu kích thước, kết cấu và các hạng mục liên quan được kiểm tra ngay trên bản vẽ, hai nhóm sai sót dưới đây thường cần được ưu tiên rà soát trước khi triển khai thi công.

4.1 Chốt ô chờ khi chưa xác định cấu tạo bộ cửa

Một sai sót dễ gặp là hoàn thiện kích thước ô mở trước khi xác định dòng cửa và cấu tạo lắp đặt. Khi đó, không gian phía trên có thể không đủ cho hộp cuốn, hai bên thiếu vị trí lắp ray dẫn hướng hoặc kích thước thông thủy sau lắp đặt không đạt yêu cầu sử dụng.

Để tránh tình trạng này, cần thống nhất thông số cửa dự kiến sử dụng và kiểm tra bản vẽ cấu tạo trước khi chốt kích thước xây dựng. Nếu phải thay đổi dòng cửa hoặc kích thước sau khi ô chờ đã hoàn thiện, cần rà soát lại toàn bộ điều kiện lắp đặt thay vì chỉ điều chỉnh riêng chiều rộng hoặc chiều cao.

4.2 Bỏ qua điều kiện liên kết và xung đột kỹ thuật

Sai sót thứ hai là chỉ kiểm tra cửa có vừa ô mở hay không mà chưa xác nhận vị trí cố định và khả năng phối hợp với các hệ thống khác. Kết cấu không phù hợp, thiếu chi tiết liên kết hoặc đường ống chiếm mất không gian lắp đặt đều có thể khiến phương án ban đầu không triển khai được như dự kiến.

Trước khi thi công, cần đối chiếu bản vẽ cửa với bản vẽ kiến trúc, kết cấu và cơ điện; đồng thời xác nhận phương án liên kết với đơn vị phụ trách kỹ thuật. Các vấn đề chưa rõ phải được xử lý trước khi gia công, đặt hàng hoặc hoàn thiện khu vực lắp đặt để hạn chế phát sinh tại công trường.
